Архитектура Unix
. Взаимосвязь между структурами

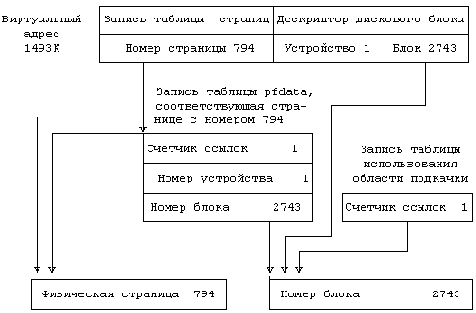

Рисунок 9.14. Взаимосвязь между структурами данных, участвующими в реализации механизма замещения страниц по обращению
Теперь на страницу могут ссылаться обе области, использующие эту страницу совместно, пока процесс не ведет на нее запись. Как только страница понадобится процессу для записи, ядро создаст ее копию, с тем, чтобы у каждой области была своя личная версия страницы. Для этого при выполнении функции fork в каждой записи таблицы страниц, соответствующей частным областям родителя и потомка, ядро устанавливает бит "копирования при записи". Если один из процессов попытается что-то записать на страницу, он получит отказ системы защиты, после чего для него будет создана новая копия содержимого страницы. Таким образом, физическое копирование страницы откладывается до того момента, когда в этом возникнет реальная потребность.

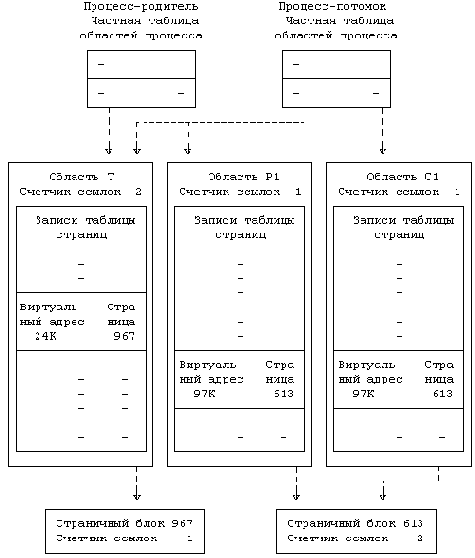

В качестве примера рассмотрим Рисунок 9.15. Процессы разделяют доступ к таблице страниц совместно используемой области команд T, поэтому значение счетчика ссылок на область равно 2, а на страницы области единице (в таблице pfdata). Ядро назначает процессу-потомку новую область данных C1, являющуюся копией области P1 процесса-родителя. Обе области используют одни и те же записи таблицы страниц, это видно на примере страницы с виртуальным адресом 97К. Этой странице в таблице pfdata соответствует запись с номером 613, счетчик ссылок в которой равен 2, ибо на страницу ссылаются две области.
