2.1 АРХИТЕКТУРА ОПЕРАЦИОННОЙ СИСТЕМЫ UNIХ



2.1 АРХИТЕКТУРА ОПЕРАЦИОННОЙ СИСТЕМЫ UNIХ

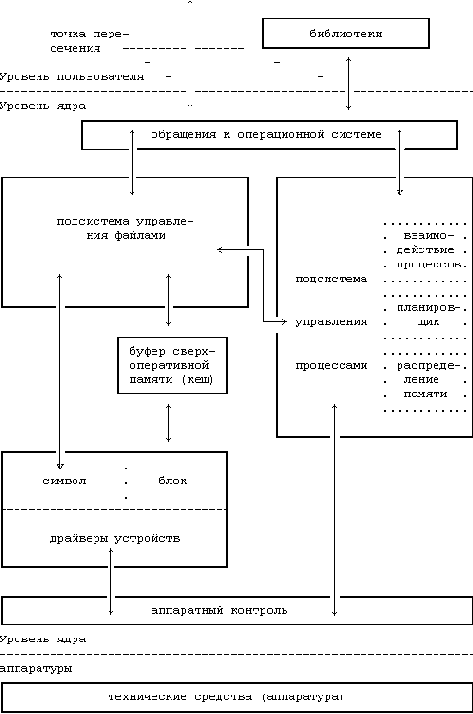

Как уже ранее было замечено (см. [Christian 83], стр.239), в системе UNIX создается иллюзия того, что файловая система имеет "места" и что у процессов есть "жизнь". Обе сущности, файлы и процессы, являются центральными понятиями модели операционной системы UNIX. На Рисунке 2.1 представлена блок-схема ядра системы, отражающая состав модулей, из которых состоит ядро, и их взаимосвязи друг с другом. В частности, на ней слева изображена файловая подсистема, а справа подсистема управления процессами, две главные компоненты ядра. Эта схема дает логическое представление о ядре, хотя в действительности в структуре ядра имеются отклонения от модели, поскольку отдельные модули испытывают внутреннее воздействие со стороны других модулей.

Схема на Рисунке 2.1 имеет три уровня: уровень пользователя, уровень ядра и уровень аппаратуры. Обращения к операционной системе и библиотеки составляют границу между пользовательскими программами и ядром, проведенную на Рисунке 1.1. Обращения к операционной системе выглядят так же, как обычные вызовы функций в программах на языке Си, и библиотеки устанавливают соответствие между этими вызовами функций и элементарными системными операциями, о чем более подробно см. в главе 6. При этом программы на ассемблере могут обращаться к операционной системе непосредственно, без использования библиотеки системных вызовов. Программы часто обращаются к другим библиотекам, таким как библиотека стандартных подпрограмм ввода-вывода, достигая тем самым более полного использования системных услуг. Для этого во время компиляции библиотеки связываются с программами и частично включаются в программу пользователя. Далее мы проиллюстрируем эти моменты на примере.

На рисунке совокупность обращений к операционной системе разделена на те обращения, которые взаимодействуют с подсистемой управления файлами, и те, которые взаимодействуют с подсистемой управления процессами. Файловая подсистема управляет файлами, размещает записи файлов, управляет свободным пространством, доступом к файлам и поиском данных для пользователей. Процессы взаимодействуют с подсистемой управления файлами, используя при этом совокупность специальных обращений к операционной системе, таких как open (для того, чтобы открыть файл на чтение или запись),close, read, write, stat (запросить атрибуты файла), chown (изменить запись с информацией о владельце файла) и chmod (изменить права доступа к файлу). Эти и другие операции рассматриваются в главе 5.

Подсистема управления файлами обращается к данным, которые хранятся в файле, используя буферный механизм, управляющий потоком данных между ядром и устройствами внешней памяти. Буферный механизм, взаимодействуя с драйверами устройств ввода-вывода блоками, инициирует передачу данных к ядру и обратно. Драйверы устройств являются такими модулями в составе ядра, которые управляют работой периферийных устройств. Устройства ввода-вывода блоками относятся программы пользователя
